彩色抄板软件CBR电脑版

彩色抄板软件cbr电脑版是非常实用的单片机pcb软件，可以帮助你在电脑上模拟一些单片机基础试验信息，还能分批次让大家来进行抄板操作，界面功能齐全，操作起来更加简单实际！

彩色抄板软件cbr官方内容介绍

cbr抄板软件是专为电子设计的人员推出的pcb抄板软件，它非常适合有多套软件的客户对同一板子进行分工同时抄板，使得抄一块板子的时间成倍缩短，单人抄板如果两天需要完成的事，可能两个三个小时就完成了。

彩色抄板软件cbr5.0特色细节

具有自动捕获模式

的reticule自动捕获模式可以更轻松地放置垫或轨道。每当标线接近捕获点时，它将被捕获到此点，并帮助您准确连接。如果某些连接位于网格之外，这尤其有用。标线还具有当前坐标的数字显示。所以你不必徘徊在你的眼睛到另一个位置，你总是看到你的布局。

组件和组件列表

sprint-layout可以显示和管理组件，包括标识符和值。当然，也有可能显示组件列表。每个组件都可以管理一些其他数据，即所谓的“pick + place”数据。使用这些附加数据，sprint-layout可以导出pick + place文件，这些文件是在板上自动放置smd组件所必需的。

抗锯齿功能

使用抗锯齿技术可以大大提高屏幕显示的质量。即使在小缩放模式下，边缘也会变得平滑，布局看起来更逼真。

组件库

组件库已经填充了许多常用的组件，无论是smd还是传统的通孔技术。该库显示在良好排序的树视图中，因此您不必花费太多时间来搜索组件。如果缺少特殊组件，轻松地在布局上自行绘制。之后，将此组件添加到库中。所以这个新组件始终可用。要使用库中的组件，只需将其拖放到布局中即可。之后，根据需要移动，旋转或标记组件。

自由旋转

以任何角度旋转所有组件或元素。这样可以以最佳方式放置组件。

亮点优势

每个工作步骤都有一个特殊的模式，如放置衬垫，绘制轨迹或区域，添加文本标签等。只需选择相应的模式即可。

轨迹宽度，垫尺寸或当前网格设置等重要绘图参数一目了然，可随时更改。可以随时使用ctrl键随时关闭集成网格捕获功能，因此在棘手的地方轻松工作。

随时更改和编辑现有的布局元素。只需选择一个轨道，并改变他们的宽度。所有更改都会立即显示在屏幕上，因此随时评估更改。

包含的宏库已经包含许多标准组件，可以通过拖放放置在板上。如果有一个组件丢失，绘制该组件是没有问题的，并将其保存到宏库中。

使用集成的自动路由器连接各个轨道。但sprint-layout不是自动路由完整的板。

存在复制，移动，剪切或粘贴功能以及旋转，镜像或对齐的功能。

sprint-layout可为每个电路板侧（顶部和底部）管理铜和丝网层。另外还有一个额外的层 - 板 - 轮廓（形状）和板上的切口。如果需要，多层板的内层有两层额外的铜层。随时显示或隐藏每个图层。您也可以更改图层的颜色。

没有限制或家长式如何绘制布局。根据需要放置垫子，绘制轨迹，更换图层等。完全控制您的布局设计。

照片视图功能可以让您看到您的板子，就好像它已经生产了一样。此功能可帮助您查找错误的镜像文本或组件的典型错误。

将布局导出为bmp，gif或jpg格式。这些图片可以在word等其他程序中使用，也可以在您的主页上发布。

sprint-layout可以为您的板的专业制造创建gerber和excellon文件。

还支持隔离铣。 sprint-layout能够生成必要的数据并导出hpgl文件（plt）。这些文件可以用于cnc铣床的铣削软件。

广泛而舒适的打印选项允许您在纸张或纸张上打印布局或组件安装计划。

gerber导入的可能性允许您加载现有的gerber文件并将其转换为sprint-layout中的就绪布局。

企业文化

cbr彩色抄板软件是deltasoft专为电子设计的人员推出的pcb抄板软件，是目前主流的抄板软件之一，该软件分为多个版本，但是官方提供下载的最新版本是cbr 5.0，而且仅仅是演示版，想要使用该软件所有功能的话，推荐购买正版。

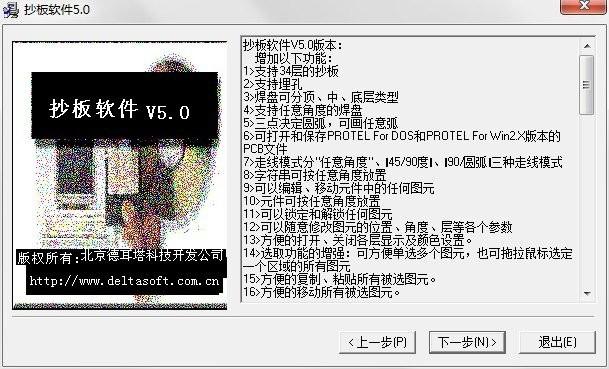

主要功能

1、选取功能的增强：可方便单选多个图元，也可拖拉鼠标选定一个区域的所有图元

2、支持埋孔

3、支持34层的抄板

4、支持任意角度的焊盘

5、焊盘可分顶、中、底层类型

6、可打开和保存protel for dos和protel for win2.x版本的pcb文件

7、走线模式分"任意角度"、“45/90度”、“90/圆弧”三种走线模式

8、三点决定圆弧，可画任意弧

9、可以编辑、移动元件中的任何图元

10、元件可按任意角度放置

11、字符串可按任意角度放置

12、可以随意修改图元的位置、角度、层等各个参数

13、方便的打开、关闭各层显示及颜色设置

14、可以锁定和解锁任何图元

15、方便的复制、粘贴所有被选图元

16、方便的移动所有被选图元

17、在走新导线时，鼠标只要点住以前导线的末端附近会自动和那根导线端点连接上

用户测评

老牌经典的pcb抄板工具，sprint-layout凭借其出色的操控性，无与伦比！没有任何“镇流器”使得难以保持概述。sprint-layout的逻辑和可理解结构非常容易学习。专注于基本的事情：优化的pcb设计。

更新日志

支持jpg

一次把所有层的不同图片加载进来，想看哪层时可直接按键盘上的1、2、3...即可快速切换出那个图来。

增加了打开和保存工程的功能

此版本可直接打开jpg图片。

支持加载多个jpg,进行快速切换背景图

可将图片和数据捆绑在一起形成工程，下次打开可不用打开图片再打开数据文件。

支持用鼠标滑轮来放大缩小窗口,替代pgup,pgdn

增加图像处理菜单

支持拖曳图片，代替原来的橡皮筋移动图片方式

支持用鼠标滑轮来左右滚动窗口

子菜单有：

逆时针旋转90度

顺时针/逆时针旋转任意角度

旋转180度

顺时针旋转90度

快速旋转图片,通过拉参考线不输入角度情况下一次将图片旋转水平。

水平/垂直翻转(镜像)

增加刷新当前背景图功能

增加1:1显示原图大小

增加多图自动对齐功能

增加完整显示在当前窗口里
